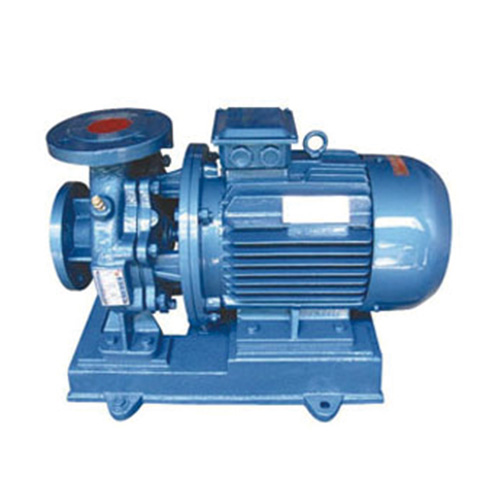

ISW臥式離心泵

產品型號：ISW
產品特點：ISW臥式管道離心泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、暖通制冷循環、浴室等冷暖水循環增壓 及設備配套，使用溫度T≤80℃，不銹鋼離心泵適合輸送有腐蝕性的清水類介質。
一、ISW臥式管道離心泵產品概述
ISW臥式管道離心泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓 及設備配套，使用溫度T≤80℃高效節能、性能可靠、安裝使用方便等特點，ISWH不銹鋼離心泵適合輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體。
二、不銹鋼離心泵主要用途
1、ISW型臥式清水離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR型臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB型臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。
三、ISW不銹鋼管道泵型號意義
例如：ISW100-160IA
ISW：臥式單級單吸離心泵
100：進出口口徑mm
160：名義葉輪直徑mm
I：大流量
A：葉輪切削一次
ISW型臥式離心泵結構說明：
1.Y系列電動機：直接與水泵聯結傳遞動力。
2.泵軸：為電機加長軸，確保了軸的同心，使用運行平穩，無噪音和振動現象。
3.擋水圈：防止因密封漏水而使電機進水。
4.機械密封圈：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐磨損，無泄露，運行壽命長。
5.放氣塞：確保泵的正常維護
6.取壓塞；安裝壓力表及真空表，以監控泵的正常高效運行。
7.葉輪：采用優秀水力模型設計而成。

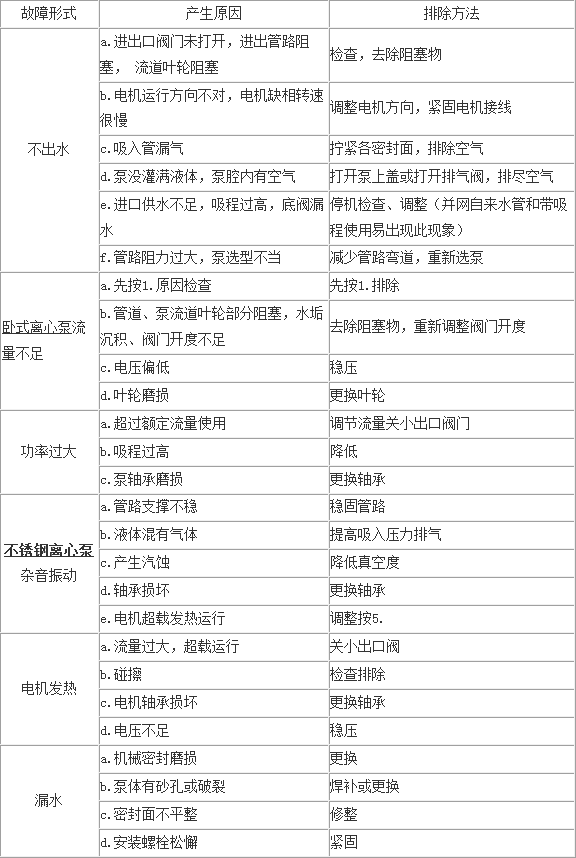

四、不銹鋼管道離心泵故障原因及解決方案

五、臥式管道離心泵安裝方式
硬性聯接安裝示意圖
1、進口球閥；2、進口撓性接頭；3、進口直管取壓段；4、出口閘閥；5、出口撓性接頭；6、出口直管取壓段；7、泵；8、泵底座；9、基礎臺
柔性聯接安裝示意圖
1、進口球閥；2、進口撓性接頭；3、進口直管取壓段；4、出口閘閥；5、出口撓性接頭；6、出口直管取壓段；7、泵；8、泵底座；9、隔振器；10、基礎臺
六、特別說明
7.5KW以下水泵可配隔震墊直接安裝在基礎上。
7.5KW以上時，可與澆鑄基礎直接安裝，亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同ISG泵配套的隔震器的尺寸，與ISG系列中相同規格水泵的隔震器尺寸相同。
安裝說明
1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。
七、工作條件
1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤
1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于
1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固本顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r注明，以便廠家采用耐磨式機械密封。
ISW型臥式管道離心泵定貨須知：
一、①產品名稱與臥式管道離心泵型號②不銹鋼管道離心泵口徑mm③離心泵揚程④單級單吸離心泵流量（m3/h）⑤單級單吸離心泵電機功率（KW）⑥單級單吸離心泵轉速（r/min）⑦單級單吸離心泵電壓〔V〕⑧單級離心泵材質（鑄鐵、不銹鋼）⑨臥式不銹鋼離心泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的型號直接向溫州嘉沐斯泵閥銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們嘉沐斯的技術專家為您審核把關。
